| 원래 장소 | 장쑤 중국 |
| 브랜드 이름 | Guangda |
| 인증 | DNV, BV, Rina, ISO, GL, ABS, LR ,CCS ,PED |

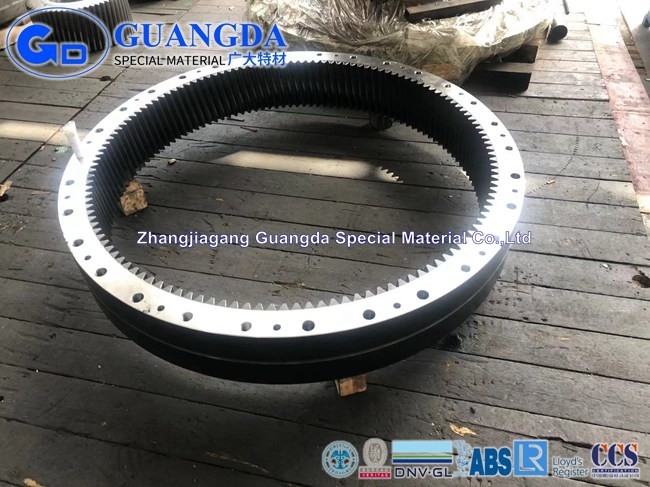

행성 변속기를 위한 주문을 받아서 만들어진 높은 정밀도 내부 링기어
42CrMo4 화학 성분에 대한 풍력 터빈 단조
| 기준 | 강철 목적지 이름 | 숫자 | 씨 | 시 | 망간 | 피 | 에스 | 크롬 | 모 | 니 |
| EN10083 | 42CrMo4 | 1.7225 | 0.38-0.45 | ≤0.4 | 0.60-0.90 | ≤0.025 | ≤0.035 | 0.90-1.20 | 0.15-0.30 | - |
| EN10083 | 42CrMoS4 | 1.7227 | 0.38-0.45 | ≤0.4 | 0.60-0.90 | ≤0.025 | 0.02-0.04 | 0.90-1.20 | 0.15-0.30 | - |
| 기준 | 철강 명칭 | 숫자 | 씨 | 시 | 망간 | 피 | 에스 | 크롬 | 모 | 니 |
| EN10250 | 42CrMo4 | 1.7225 | 0.38-0.45 | ≤0.4 | 0.60-0.90 | ≤0.035 | ≤0.035 | 0.90-1.20 | 0.15-0.30 | - |
풍력 터빈 단조 정밀 기어 사양
| 내부 기어 및 내부 스플라인 | |||
| 갈기 | 쉐이핑 | 치아 연삭 | |
| 최대 외경 | 5000mm | 2400mm | 5000mm |
| 최대 페이스 폭 | 2200mm | 1100mm | 2200mm |
| 최대 모듈 | M35 | M24 | M35 |
| AGMA 레벨/DIN 레벨 | DIN3962 종류 8 | DIN3962 종류 8 | DIN3962 클래스 4 |
| 치면 마무리 | Ra3.2 | Ra3.2 | Ra0.4 |
| 최대 나선 각도 | +30°/-45° | 0° | ±45° |
정밀 기어 유형
| |
유성 기어 에피시클릭 기어 트레인이라고도 하는 유성 기어는 드라이브 트레인 및 자동차 변속기와 같이 부드러운 토크 전달이 필요한 복잡한 응용 분야에 사용됩니다.유성 기어에 사용되는 스퍼 기어는 "선 스퍼"라고 하며 유성 기어라고 하는 3개 이상의 외부 기어로 둘러싸여 있습니다. |
| |
내부 기어 에피시클릭 기어 트레인이라고도 하는 유성 기어는 드라이브 트레인 및 자동차 변속기와 같이 부드러운 토크 전달이 필요한 복잡한 응용 분야에 사용됩니다.유성 기어에 사용되는 스퍼 기어는 "선 스퍼"라고 하며 유성 기어라고 하는 3개 이상의 외부 기어로 둘러싸여 있습니다. |
| |
평기어 직선 절단 기어라고도 하는 스퍼 기어는 사용 가능한 가장 단순한 유형의 기어입니다.기어 휠의 축을 따라 직선형이며 축과 일직선에 직선 톱니가 있습니다.다른 유형의 스퍼 기어는 다른 병렬 정렬 기어와의 호환성을 통해 측면으로 동작과 토크를 전달합니다.이러한 기어는 유성 기어의 주요 구성 요소입니다. |
| |
스플라인 기어 스플라인 기어는 내부 장치 또는 기어 내부에 장착하여 측면으로 운동을 전달할 수 있는 직선 톱니가 있는 원통형 또는 막대 모양입니다. |
| |
헬리컬 기어 헬리컬 기어는 무거운 하중을 효율적이고 원활하게 지지할 수 있는 고속 회전 기어입니다.그들은 샤프트의 축을 향해 기울어지고 나선처럼 위치하는 톱니를 특징으로 하여 이름이 붙여졌습니다.스퍼 기어를 포함한 다른 많은 기어보다 조용한 헬리컬 기어는 방사형 하중과 스러스트 하중을 모두 특징으로 하는 응용 분야에서 널리 사용됩니다. |
| |
이중 헬리컬 기어 이중 헬리컬 기어는 두 개의 헬리컬 면이 간격을 두고 나란히 있는 헬리컬 기어의 일종입니다.각 면의 나선 각도는 동일하지만 반대입니다.트윈 헬리컬 기어 세트를 사용하면 스러스트 부하가 낮아지고 더 많은 톱니 중첩과 더 부드러운 작동이 가능합니다. |
정밀 기어의 핵심 이점-완성된 공급망
| 제련 | 제련 능력 500,000.00 톤/년 .탄소강, 스테인리스 강, 합금강 및 특수강의 자체 제련 라인. |
| 단조 | 단조능력 300,000.00톤/년 .자신의 professinal 단조 프레스 기계 5000ton,4500ton,4000ton,3600ton,2000ton,1000ton 및 링 압연기 기계로 단조 블랭크를 직접 제조 할 수 있습니다. |
| 황삭 가공 | 터닝, 밀링, 다양한 종류의 황삭 가공 장비 100세트 이상 보링 |
| 정밀 가공 | PAMA, Gleason, Danobat, Kehren, Nicolas, 기어 성형, 기어 호빙, 기어 연삭 등 정밀 가공의 Pierto carnaghi의 가장 진보되고 현대적인 장비로 |
| 열처리 라인 | 어닐링, 정규화, 템퍼링, QT, 등온 어닐링, 응력 완화, 질화, 침탄, 케이스 경화 등을 위한 열처리를 위한 자체 전문 장비 |
| 표면 처리 | 고압세척, 샌드블라스팅, 용사 등 첨단 코팅설비완벽한 표면 처리 기능. |
| 점검 | UT, MT, Gleason 기어 측정기 및 Hexagon 3 좌표 검출기 포함 |
광다 소개
Guangda는 중국의 주요 기어 제조업체 중 하나입니다. 우리는 여러 플랫폼에 걸쳐 다양한 응용 프로그램을 위한 다양한 크기의 기어를 만듭니다.우리는 귀하의 비즈니스 요구 사항을 충족하는 데 필요한 경험과 리소스를 보유하고 있습니다.당사의 엔지니어와 품질 관리 팀을 통해 필요한 고품질 맞춤형 기어를 만들 수 있습니다.
당사는 귀사의 기어 제조 기술 요구 사항을 처음부터 끝까지 능가하기 위해 최선을 다하고 있습니다.귀하의 프로젝트에 기어의 전체 설계, 프로토타이핑, 사전 생산 및 생산과 같은 서비스가 필요한지 여부에 관계없이 Gear Motions는 귀하의 요구를 충족시키기 위해 기어 제조 프로세스의 모든 단계를 처리할 수 있는 전문 지식을 보유하고 있습니다.
모든 제품은 비용 효율적인 생산에 중점을 둔 PAMA, Gleason, Danobat, Kehren, Nicolas, Pierto carnaghi 및 효율적인 기술 팀의 가장 진보되고 현대적인 장비로 제조됩니다. Guangda는 엄격한 품질 관리 및 가장 앞선 기술로 우수성과 혁신을 추구합니다. 업계에서.
Guangda는 기어 박스 부품 공급을 위해 NGC, Voith, Flender 및 ZF와 깊고 긴 협력 관계를 유지하고 있습니다.중국 시장에서 Guangda 풍력 터빈 기어 강재는 용량, 품질 및 시장 점유율 면에서 중국에서 1위를 차지했습니다. 그리고 Guangda는 세계 3대 고객인 NGC, ZF 및 Siemens의 기어 박스 부품에 대한 최대 공급업체입니다.
